小端序标记法

在计算机系统中，数据的存储方式有两种主要的字节序：大端序（Big-endian）和小端序（Little-endian）。小端序是指数据的低位字节存储在内存的低地址处，而高位字节存储在内存的高地址处。

下面是简单的示例

1
2
3
4
BYTE b = 0x12;
WORD w = 0x1234;
DWORD dw = 0x12345678;
char str[] = "abcde";

以上代码中共有4种数据类型，它们的大小不同，可以看看下面同一个数据根据不同字节序保存时的区别：

TYPENameSIZE大端序小端序
BYTEb1[12][12]
WORDw2[12][34][34][12]
DWORDdw4[12][34][56][78][78][56][34][12]
char[]str6[61][62][63][64][65][00][61][62][63][64][65][00]

可以看到，除了字符串，其他数据类型在大端序和小端序下的存储顺序是相反的

数据为单一字节时，无论采用大端序还是小端序，字节存储顺序都是一样的，只有储存多字节数据时，才会出现差异

由于x86架构的处理器采用小端序存储数据，因此在进行逆向工程时，理解小端序的概念非常重要，在此后的分析过程中，将默认使用小端序进行数据解释

可以自己编写程序，观察不同字节序下数据的存储方式

寄存器

寄存器是 CPU 内部用来存放数据的一小块存储区域，汇编语言中的大部分操作都是在寄存器之间进行的。寄存器的访问速度远快于内存，因此它们在程序执行过程中起着至关重要的作用。

PC 端常见的架构有 x64（amd64）和 x86（IA-32），分别对应 64 位和 32 位处理器

移动端和嵌入式常见的架构有 ARM 和 ARM64（AArch64），分别对应 32 位和 64 位处理器

下面介绍 x86 和 x64 架构下的寄存器

这里给出官方的手册，供参考：

Intel® 64 and IA-32 Architectures Software Developer’s Manual

AMD64 Architecture Programmer’s Manual

当然，为了速查，这里给出一个网站：x86 and amd64 instruction reference

IA-32 寄存器（x86）

IA-32 是 Intel 推出的 32 位的复杂指令集架构，IA-32 支持的寄存器类型如下：

1
2
3
4
5
6
7
8
9
10
11
Basic program execution registers
x87 FPU registers
MMX registers
XMM registers
Control registers
Memory management registers
Debug registers
Memory type range registers
Machine specific registers
Machine check registers
...

为了简化起见，这里介绍基本程序运行寄存器的相关内容，后面陆续介绍有关控制寄存器、内存管理寄存器、调试寄存器等相关寄存器的知识

下面的图来自 IA-32 官方用户手册，描述了基本程序运行的组织架构，它由4类寄存器组成

  • 通用寄存器，32位，8个
  • 段寄存器，16位，6个
  • 程序状态和控制寄存器，32位，1个
  • 指令指针寄存器，32位，1个
633X510/2-1.png

通用寄存器

通用寄存器用于传送和暂存数据，也可参与算术逻辑运算并保存运算结果，根据官方文档的描述，用于存放以下项目：

  • 逻辑运算和算术运算的操作数（Operands）
  • 地址计算的操作数
  • 内存指针（Memory pointers）

一般来说，ESP 寄存器保存着栈指针（Stack Pointer），作为一条通常原则，不应将其挪作他用

许多指令会指定特定的寄存器来存放操作数。例如，字符串指令（String instructions）使用 ECX, ESI 和 EDI 寄存器的内容作为操作数

在使用分段内存模型（Segmented memory model时，某些指令会假设特定寄存器中的指针是相对于特定段（Segment）的。例如，某些指令假设 EBX 寄存器中的指针是指向 DS 段（数据段）中的内存位置

下面简单说一下各个寄存器的特殊用途的摘要：

  • EAX — 操作数和结果数据的累加器 (Accumulator)。 (注：函数返回值通常也放在这)
  • EBX — 指向 DS 段中数据的指针 (基址寄存器)。
  • ECX — 字符串和循环操作的计数器 (Counter)。 (注：Loop循环次数放这)
  • EDX — I/O 指针。 (注：也常用于配合 EAX 存放 64 位乘除法结果)
  • ESI — 指向由 DS 寄存器所指段中数据的指针；字符串操作的源指针 (Source Index)。
  • EDI — 指向由 ES 寄存器所指段中数据（或目的地）的指针；字符串操作的目的指针 (Destination Index)。
  • ESP — 栈指针 (Stack Pointer)（位于 SS 段中）。
  • EBP — 指向栈上数据的指针（基址指针，Base Pointer）（位于 SS 段中）。 (注：常用于定位函数参数和局部变量)

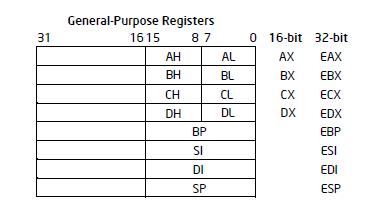

通用寄存器的低 16 位直接映射到 8086 和 Intel 286 处理器（16 位 CPU）中的寄存器集，并且可以通过名称 AX, BX, CX, DX, BP, SI, DI 和 SP 来引用 EAX, EBX, ECX 和 EDX 寄存器的低两个字节（Low two bytes）中的每一个都可以被单独引用：

  • AH, BH, CH, DH 代表高字节（High bytes，即第 8-15 位）
  • AL, BL, CL, DL 代表低字节（Low bytes，即第 0-7 位）
389X202/2-2.png
  • EAX：（针对操作数和结果数据的）累加器
  • EBX：（DS段中的数据指针）基址寄存器
  • ECX：（字符串和循环操作的）计数器
  • EDX：（I/O指针）数据寄存器

这四个寄存器主要用在算术运算（ADD、SUB、XOR、OR等）指令中，常常用来保存常量和变量的值

某些汇编指令（MUL、DIV、LODS等）直接用来操作特定寄存器，执行这些命令后，只改变特定寄存器中的值

ECX 在循环命令(LOOP) 中用来循环计数，每执行一次 LOOP 指令，ECX 的值就减 1，直到 ECX 的值为 0 时，循环结束

EAX 一般用在函数的返回值中，所有的 Win32 API 函数都会先把返回值保存到 EAX 寄存器中再返回

  • EBP：（SS段中栈内数据指针）扩展基址指针寄存器
  • ESI：（字符串操作源指针）源变址寄存器
  • EDI：（字符串操作目标指针) 目标变址寄存器
  • ESP：（SS段中栈指针）堆栈指针寄存器

ESP 指示栈区域的栈顶地址，某些指令（PUSH、POP、CALL、RET等）可以直接用来操作 ESP

EBP 表示栈区域的基地址，函数被调用时保存 ESP 的值，函数返回时再把值返回 ESP，保证栈不会崩溃，这被称为栈帧技术，将在后面介绍

ESI 和 EDI 与特定指令（LODS、STOS、REP、MOVS等）一起使用，主要用于内存复制

段寄存器

段寄存器的理解可能比较难，初学者可以不需要完全掌握，后面用到了再来学习即可

IA-32 的保护模式中，段是一种内存保护技术，它把内存划为多个区段，并给每个区段赋予起始地址、范围、访问权限等，以保护内存

此外，它还和分页技术一起用于虚拟内存变更为实际物理内存，段内存记录在 SDT（Segment Descriptor Table）中，而段寄存器就持有这些 SDT 的索引

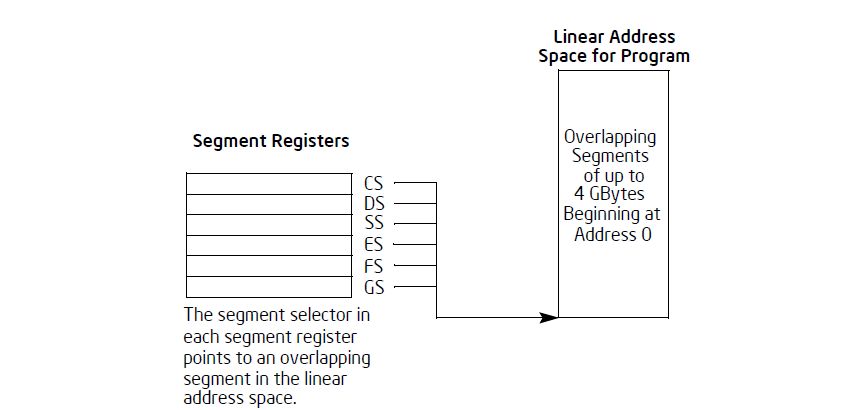

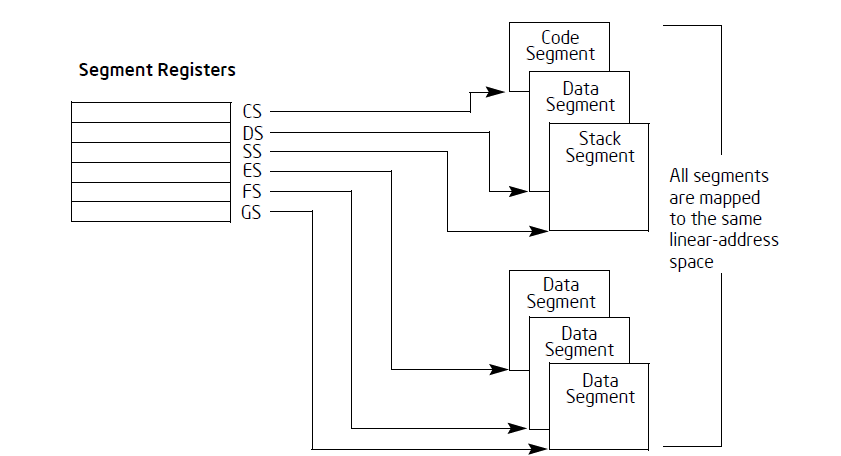

下面两张图是官方手册中的示意图：段寄存器总共由6中寄存器组成，每个寄存器的大小为16位，即2个字节

每个段寄存器指向的段描述符和虚拟内存相结合，形成一个线性地址，借助分页技术，线性地址最终被转换为实际的物理地址（不借助分页技术的操作系统中，线性地址直接变为物理地址）

846X410/2-3.png
841X456/2-4.png
  • CS（Code Segment）：代码段寄存器，指向当前执行代码所在的段
  • SS（Stack Segment）：栈段寄存器，指向当前栈所在的段
  • DS（Data Segment）：数据段寄存器，指向默认的数据段
  • ES（Extra Segment）：附加（数据）段寄存器，通常用于字符串操作
  • FS 和 GS：数据段寄存器，通常用于操作系统或线程特定的数据

CPU 永远是从 CS:EIP 指向的地址拿代码执行

  • 在 16 位模式下，物理地址 = CS * 16 + IP
  • 在 32 位/64 位保护模式下，CS 不再是物理基址，而是指向一个“描述符表”，通常基址为 0

CS 有只读属性：不能写代码 MOV CS, AX。这是非法的，改变 CS（即跳转到很远的代码段），必须用 JMP FAR、CALL FAR 或者 RETF，或者触发中断

在现代 Windows/Linux (x86/x64) 操作系统中，操作系统使用“平坦内存模型”（Flat Memory Model），DS, ES, SS 通常都指向同一个范围（基址为 0，大小为 4GB/全空间）

所以汇编通常不需要显式写段前缀（比如 mov eax, [ebx] 默认就是 ds:[ebx]），因为 DS 基址是 0，逻辑地址等于线性地址

x86 (32位)中，FS 寄存器通常指向 TEB (线程环境块)

  • FS:[0] 指向 SEH 链表（异常处理结构）

  • FS:[30h] 指向 PEB (进程环境块)。

SS 寄存器可以被显式地加载，这允许应用程序设置多个堆栈并在它们之间进行切换，所有涉及 PUSH, POP, CALL, RET 以及使用 ESP/RSP, EBP/RBP 的指令，默认都是基于 SS 段的

虽然可以修改 SS（比如 MOV SS, AX），但通常由操作系统内核在任务切换时完成

程序调试过程中经常用到 FS 寄存器，如上，它和 SEH（Structured Exception Handling，结构化异常处理）、TEB（Thread Environment Block，线程环境块）、PEB（Process Environment Block，进程环境块）等概念密切相关，后续会专门介绍这些内容

程序状态和控制寄存器

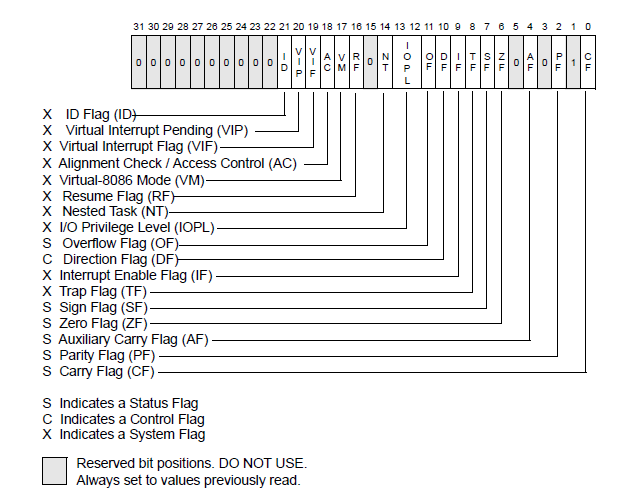

  • EFLAGS：Flag Register，标志寄存器

这个寄存器的每一位都有意义，值 0/1 代表 Off/On 或者 False/True

其中有些位由系统直接决定，有些位根据程序命令的执行结果设置

没有任何指令允许直接检查或修改整个 EFLAGS 寄存器

没有 MOV EFLAGS, EAX 这种指令

620X497/2-5.png

这里只介绍 4 个状态标志，它们在程序控制流中非常重要：

  • ZF (Zero Flag)：结果为 0 时置 1
  • SF (Sign Flag)：结果为负时置 1
  • OF (Overflow Flag)：有符号数溢出时置1，此外，MSB 被改变时也置 1
  • CF (Carry Flag)：无符号数进位/借位

其余标志位的详细介绍可以参考官方手册

指令指针寄存器

  • EIP：Instruction Pointer，指令指针寄存器

EIP 保存着 CPU 要执行的指令地址，大小为 32 位

程序运行时，CPU 会读取 EIP 中一条指令的地址，传送指令到指令缓冲区后， EIP 寄存器的值自动增加，增加的大小即读取指令的字节大小，这样 CPU 每次执行完一条指令后通过 EIP 自动指向下一条指令

不能直接修改 EIP 的值，只能通过其他指令间接修改，比如 JMP, CALL, RET, Jcc 等指令，此外，还可以通过中断或异常来修改 EIP 的值

Intel 64 / AMD64 寄存器 (x64)

x64 是 x86 架构的 64 位扩展（也称为 x86-64 或 AMD64），它在保持向下兼容的同时，极大地扩展了寄存器的数量和位宽

同样的，这里也只介绍基本程序运行寄存器的相关内容，x64 的寄存器组主要由以下 4 类组成：

  • 通用寄存器，64位，16个 (比 IA-32 多了 8 个)
  • 段寄存器，16位，6个 (主要为了兼容，实际作用被弱化)
  • 程序状态和控制寄存器，64位，1个
  • 指令指针寄存器 ，64位，1个

通用寄存器

在 64 位模式下，有 16 个通用寄存器，默认的操作数大小是 32 位

通用寄存器能够处理 32 位或 64 位操作数

  • 如果指定 32 位操作数大小：可以使用 EAX, EBX, ECX, EDX, EDI, ESI, EBP, ESP, R8D - R15D。
  • 如果指定 64 位操作数大小：可以使用 RAX, RBX, RCX, RDX, RDI, RSI, RBP, RSP, R8 - R15。

R8D-R15D 和 R8-R15 代表八个新的通用寄存器 所有这些寄存器都可以在字节 (byte)、字 (word)、双字 (dword) 和 四字 (qword) 级别上进行访问

使用 REX 前缀 可以生成 64 位操作数大小或引用 R8-R15 寄存器

仅在 64 位模式下可用的寄存器（R8-R15 和 XMM8-XMM15）在从“64 位模式”进入“兼容模式”再切回“64 位模式”的过程中，其值会被保留 然而，如果从“64 位模式”经由“兼容模式”进入“传统模式 (legacy mode)”或“实模式 (real mode)”，然后再经由“兼容模式”切回“64 位模式”，R8-R15 和 XMM8-XMM15 的值则是未定义的

寄存器类型未使用 REX 前缀 (Without REX)使用 REX 前缀 (With REX)
字节寄存器AL, BL, CL, DL, AH, BH, CH, DHAL, BL, CL, DL, DIL, SIL, BPL, SPL, R8B - R15B
字寄存器AX, BX, CX, DX, DI, SI, BP, SPAX, BX, CX, DX, DI, SI, BP, SP, R8W - R15W
双字寄存器EAX, EBX, ECX, EDX, EDI, ESI, EBP, ESPEAX, EBX, ECX, EDX, EDI, ESI, EBP, ESP, R8D - R15D
四字寄存器N.A. (不适用)RAX, RBX, RCX, RDX, RDI, RSI, RBP, RSP, R8 - R15

在 64 位模式下，访问字节寄存器存在限制。一条指令不能同时引用传统的高字节寄存器（例如：AH, BH, CH, DH）和新的字节寄存器（例如：RAX 寄存器的低字节 [注: 指需 REX 访问的字节]）

但指令可以同时引用传统的低字节（例如：AL, BL, CL 或 DL）和新的字节寄存器（例如：R8 寄存器的低字节，或 RBP 的低字节）

对于使用 REX 前缀的指令，将高字节引用（AH, BH, CH, DH）更改为低字节引用（BPL, SPL, DIL, SIL：即 RBP, RSP, RDI, RSI 的低 8 位）

在 64 位模式下，操作数的大小决定了目标通用寄存器中有效位的数量：

  • 64 位操作数：在目标通用寄存器中生成 64 位结果
  • 32 位操作数：在目标通用寄存器中生成 32 位结果，并零扩展 (zero-extended) 为 64 位结果
  • 8 位和 16 位操作数：生成 8 位或 16 位结果。目标通用寄存器的高 56 位或 48 位不会被该操作修改。如果想要将 8 位或 16 位操作的结果用于 64 位地址计算，必须显式地将寄存器符号扩展 (sign-extend) 到完整的 64 位

64 位通用寄存器的高 32 位在 32 位模式下是未定义的，所以当从 64 位模式切换到 32 位模式（保护模式或兼容模式）时，任何通用寄存器的高 32 位都不会被保留。软件不能依赖这些位在 64 位到 32 位模式切换后保持数值

段寄存器

在 64 位模式下：CS, DS, ES, SS 被视为每个段的基址（Base）都是 0，无论它们关联的段描述符中的基址值实际上是多少。这就为代码、数据和堆栈创建了一个平坦的地址空间（Flat address space）

但是，FS 和 GS 段寄存器 仍可用作线性地址计算中的额外基址寄存器（用于寻址局部数据和某些操作系统数据结构）

尽管分段机制（Segmentation）通常已被禁用，但加载段寄存器（例如使用 MOV DS, AX 指令）仍可能导致处理器执行段访问辅助操作

在这些活动期间，处于启用状态的处理器仍然会对加载的值执行大多数传统检查（Legacy checks），即使这些检查在 64 位模式下可能并不适用。需要这些检查的原因是，在 64 位模式下加载的段寄存器可能会被运行在兼容模式（Compatibility mode，即 32 位程序运行在 64 位系统上）下的应用程序所使用

CS, DS, ES, SS, FS 和 GS 的段限长检查（Limit checks）在 64 位模式下被禁用

程序状态和控制寄存器

  • RFLAGS：64 位标志寄存器

低 32 位一样，高 32 位保留未用

指令指针寄存器

  • RIP：64 位指令指针寄存器

RIP 始终指向下一条要执行的指令的地址，相比于 EIP，RIP 可以表示更大的地址空间，并且加入了相对寻址模式（RIP-relative addressing）

在 IA-32 中，访问全局变量通常需要绝对地址。但在 x64 中，为了支持位置无关代码（PIC），指令通常使用“相对于当前 RIP 的偏移量”来访问数据例如 LEA RAX, [RIP + 0x200]

这种机制使得代码加载到内存的任何位置都能正常运行

同样，不能直接修改 RIP 的值，只能通过 JMP, CALL, RET 等指令间接修改

由于x64 架构相对于 x86 架构有较大变化，也变得更加复杂，后面涉及到 64 位系统再详细阐述

栈

栈用于存储局部变量、传递函数参数、保存函数返回地址等

是一种数据结构，按照 FILO (First In Last Out，先进后出) 原则进行数据存取

在 x86 体系结构中，栈是一种向低地址方向增长的数据结构

栈指针寄存器 ESP 始终指向当前栈顶位置

执行 PUSH 指令时，ESP 先减小（指向更低的地址），再将数据写入新的栈顶位置 执行 POP 指令时，从当前 ESP 所指向的栈顶位置读取数据，然后 ESP 增大

CPU 本身并不维护栈是否为空的状态，对空栈执行 POP 会导致未定义行为，因此栈的正确使用需要由程序或调用约定加以保证

看书中这个例子：

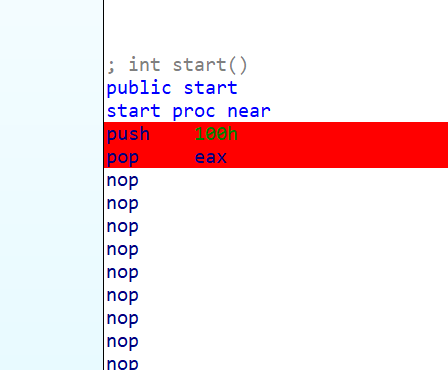

在下面这个地方打断点

448X370/2-6.png

push 100h 时，关注栈指针 esp

698X369/2-7.png

此时栈指针为 0019FF74

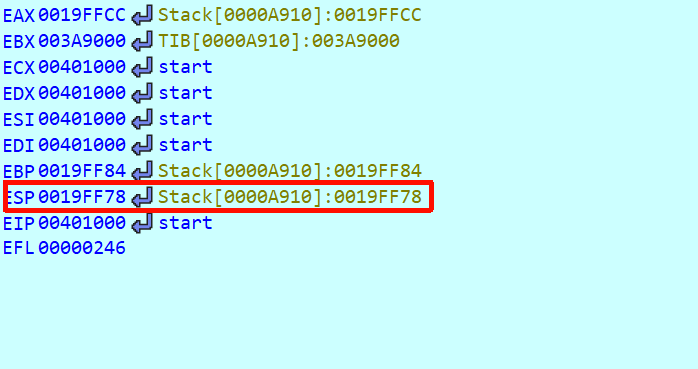

执行 pop eax 后，关注栈指针 esp

698X369/2-8.png

此时变为 0019FF78

可以看到栈指针增加了 4 个字节（32 位系统下，每次入栈或出栈都是 4 字节）

分析 abex’ crackme#1

这个是需要破解程序到另外一个分支

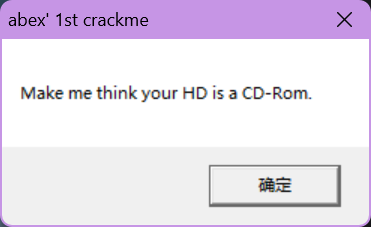

简单打开是这样的 371X227/2-9.png

确定后是这样

347X227/2-10.png

再确定就退出了

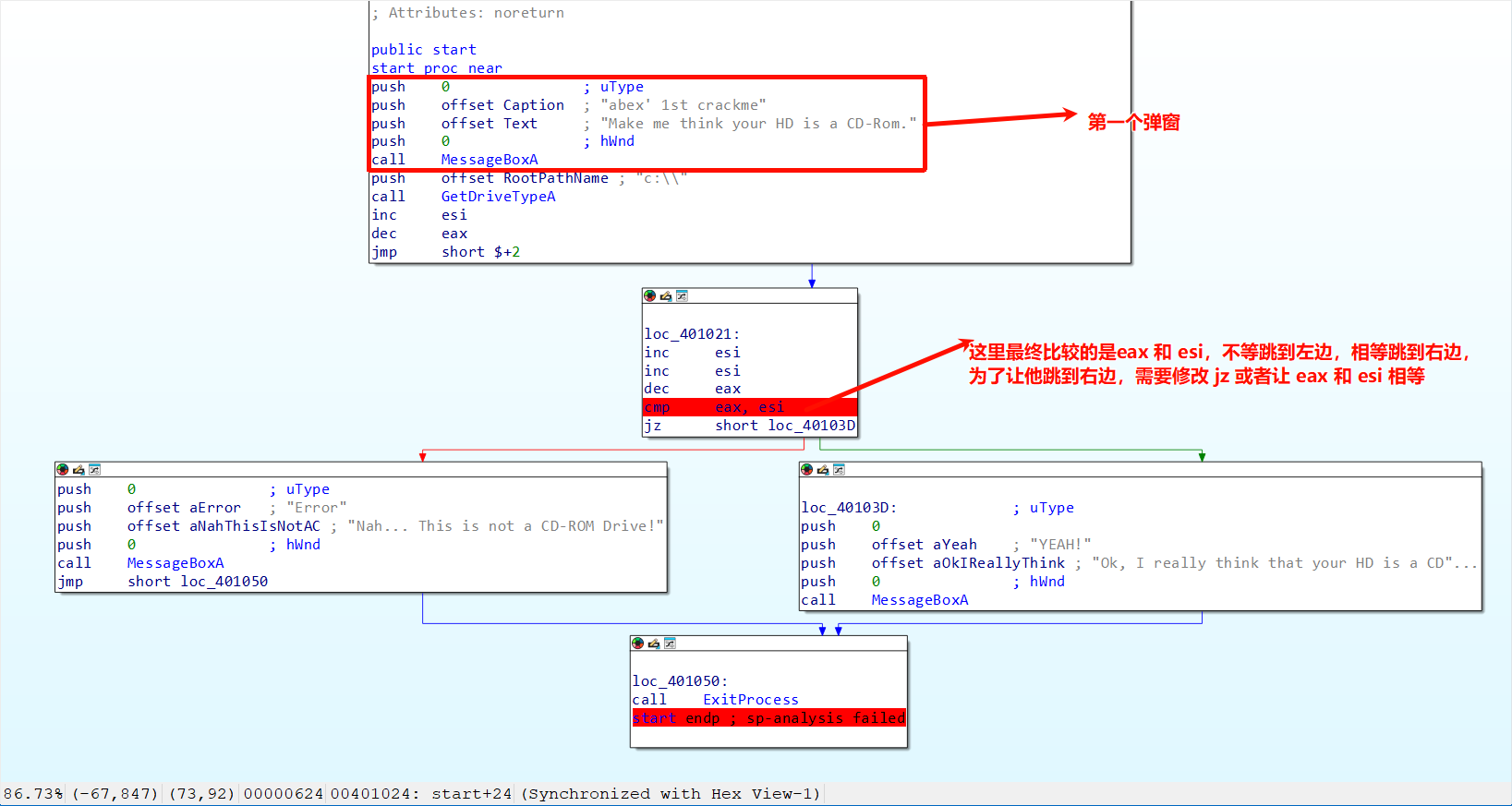

直接用 IDA 打开分析

1637X873/2-11.png

如图，可以加断点运行看到比较时 eax 和 esi 的值

jz 的意思是如果为0就跳转，cmp 相当于一个减法操作，它执行了 eax-esi，结果放在 eax 中，但不保存结果，只更新标志位也就是标志寄存器 eflags 中的 ZF 标志位

把 jz 改为 jmp，jmp 的意思是直接跳转

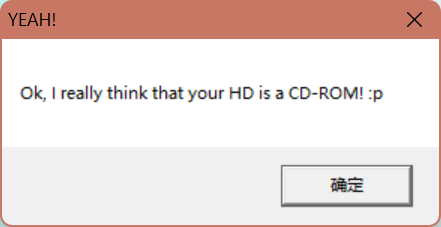

可以看到修改后成功了

441X227/2-12.png

栈帧

栈帧就是利用 EBP 寄存器访问局部变量、参数、函数返回地址等的手段

简单用汇编来说就是

在函数开头：

1
2
3
push ebp        ; 保存上一个栈帧的基址
mov ebp, esp   ; 设置当前栈帧的基址为当前栈顶
sub esp, XX    ; 为局部变量分配空间

在函数结尾

1
2
3
mov esp, ebp   ; 恢复栈顶指针
pop ebp        ; 恢复上一个栈帧的基址
ret            ; 返回到调用函数

最新的编译器中启用了 -o 优化后，简单的函数将不会产生栈帧

简单来分析一下 stackframe.exe

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
.text:00401000                 push    ebp
.text:00401001                 mov     ebp, esp
.text:00401003                 sub     esp, 8
.text:00401006                 mov     eax, [ebp+arg_0]
.text:00401009                 mov     [ebp+var_8], eax
.text:0040100C                 mov     ecx, [ebp+arg_4]
.text:0040100F                 mov     [ebp+var_4], ecx
.text:00401012                 mov     eax, [ebp+var_8]
.text:00401015                 add     eax, [ebp+var_4]
.text:00401018                 mov     esp, ebp
.text:0040101A                 pop     ebp
.text:0040101B                 retn


.text:00401020 var_8           = dword ptr -8
.text:00401020 var_4           = dword ptr -4
.text:00401020 argc            = dword ptr  8
.text:00401020 argv            = dword ptr  0Ch
.text:00401020 envp            = dword ptr  10h
.text:00401020
.text:00401020                 push    ebp
.text:00401021                 mov     ebp, esp
.text:00401023                 sub     esp, 8
.text:00401026                 mov     [ebp+var_4], 1
.text:0040102D                 mov     [ebp+var_8], 2
.text:00401034                 mov     eax, [ebp+var_8]
.text:00401037                 push    eax
.text:00401038                 mov     ecx, [ebp+var_4]
.text:0040103B                 push    ecx
.text:0040103C                 call    sub_401000
.text:00401041                 add     esp, 8
.text:00401044                 push    eax
.text:00401045                 push    offset Format   ; "%d\n"
.text:0040104A                 call    _printf
.text:0040104F                 add     esp, 8
.text:00401052                 xor     eax, eax
.text:00401054                 mov     esp, ebp
.text:00401056                 pop     ebp
.text:00401057                 retn

可以看到函数开头和结尾的栈帧操作，包括 main 函数和 sub_401000 函数，sub_401000 中间有一堆 mov，这是在操作局部变量和参数

[ebp+arg_0] 代表第一个参数，[ebp+arg_4] 代表第二个参数

[ebp+var_8] 代表第一个局部变量，[ebp+var_4] 代表第二个局部变量

可以看到 main 函数中，先给两个局部变量赋值 1 和 2，然后把它们作为参数传递给 sub_401000 函数

sub_401000 函数中，把参数分别存放到局部变量中，然后把它们相加，最后返回结果

可以看到栈帧的使用，使得函数内的变量和参数有了清晰的组织结构，便于访问和管理

IDA Pro 比较好的一点是可以看到后面调用了 _printf 函数，不用再去分析这个函数是什么了

注意最后的 xor eax, eax，这是把 eax 寄存器清零的意思，等同于 mov eax, 0，但是更高效一些

xor 是异或操作，任何数和自己异或的结果都是 0，所以 xor eax, eax 会把 eax 清零，同时不会影响其他寄存器的状态

分析 abex’ crackme#2

很明显这是一个 Visual Basic 编译的程序

与 C/C++ 不同，首先要了解一下 VB 文件

VB 文件

两种编译模式

  • Native Code：
    • 特征：编译成标准的 x86 汇编指令（MOV, ADD, PUSH）
    • 虽然是汇编，但它不直接调用 Windows API（如 lstrcmp），而是调用 VB 运行库函数（如 __vbaStrCmp）
    • IDA 表现：看起来像正常的 C 代码，但充满 call
  • P-Code：
    • 特征：编译成一种由 VB 虚拟机解释执行的字节码
    • 知识点：这不是 CPU 能运行的代码。例如 Add 操作可能只是一个字节 0x0C
    • IDA 表现：IDA 识别为乱码。通常必须依赖 VB Decompiler 或 P-Code 专用解析器

数据结构

VB 是弱类型语言，底层全靠复杂的数据结构支撑

  • Variant
    • 结构：16字节结构体，常见的类型标记：02(Integer), 03(Long), 08(String), 0B(Boolean)
  • BSTR (Basic String)：
    • 结构：[长度前缀 4字节] + [Unicode字符串] + [00 00 结尾]。
  • SAFEARRAY (安全数组)：
    • VB 的数组有一个描述符（Descriptor），包含维度、元素大小、锁计数等。不像 C 语言数组只是一个指针

导出库函数

VB6 程序运行时依赖大量的运行库函数，会导出到一个 DLL 文件中

VB 程序没有 main() 函数，程序的执行流是非线性的

VB 的事件本质上是 COM 接口的回调，VB 的对象在底层都是 COM 对象

VB 的函数返回值通常放在 EAX 里，但这不是结果，而是一个状态码 ，比如 S_OK (0) 表示成功

真正的结果通常是通过引用参数（类比C语言中的指针）传出

分析

首先打开先随便运行一下

400X442/2-13.png

显然找到密码就行

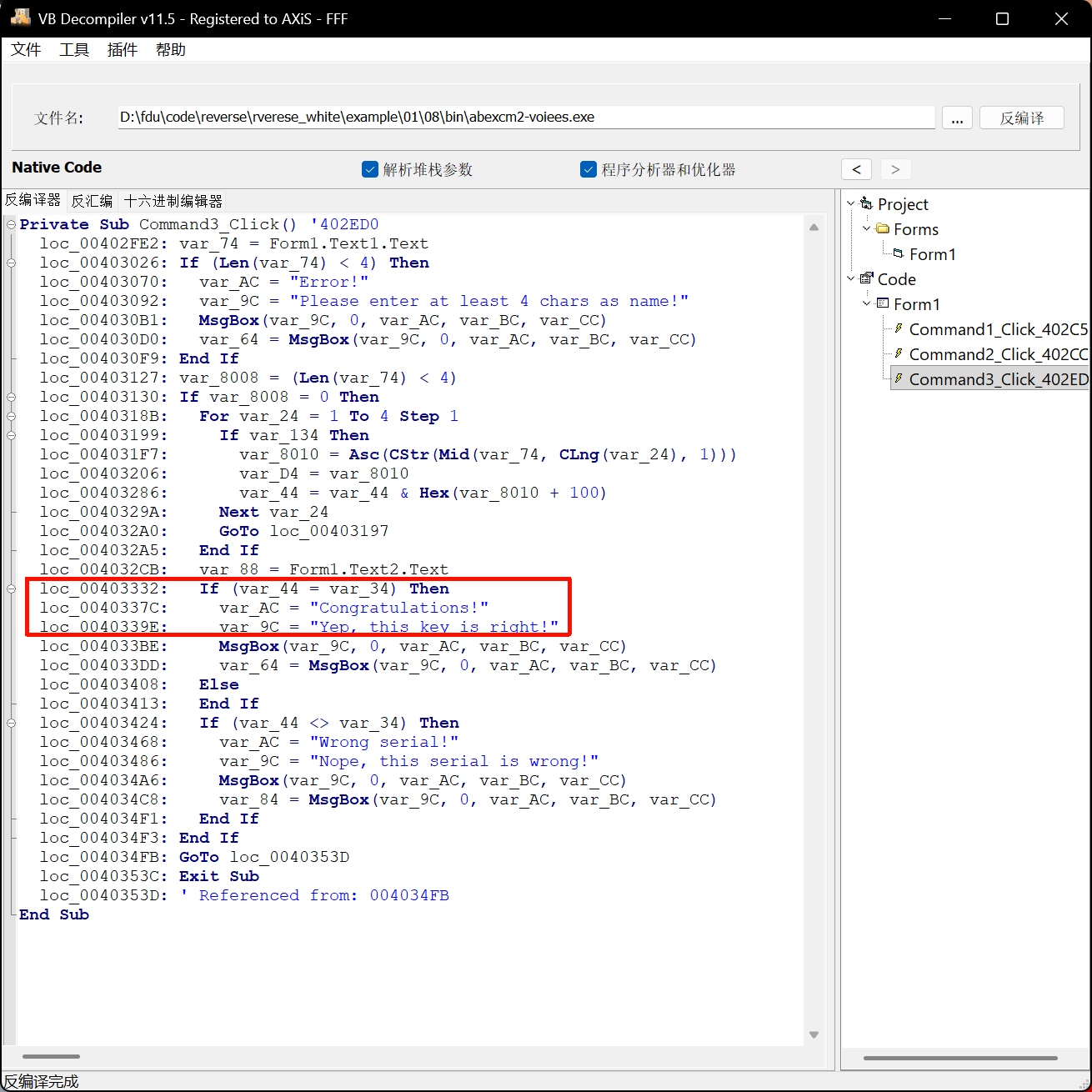

打开 VB Decompiler 静态分析一下，首先找到 Nope 这个字符串

1310X1310/2-14.png

这里找到了比较的东西，var_44 和 var_34 估计分别是两个值，只比较了这两个怀疑是密码

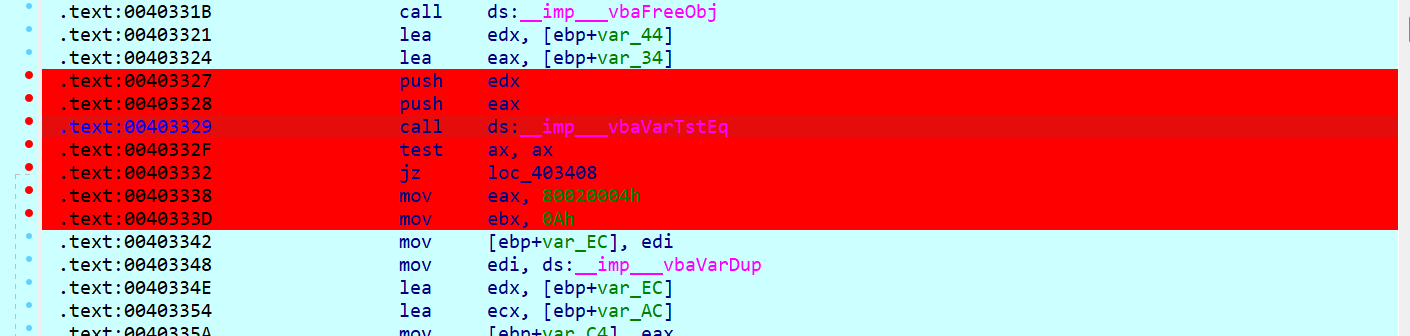

打开 IDA Pro 调试，断点打在刚刚比较的附近，也就是 0x403332 附近

1410X336/2-15.png

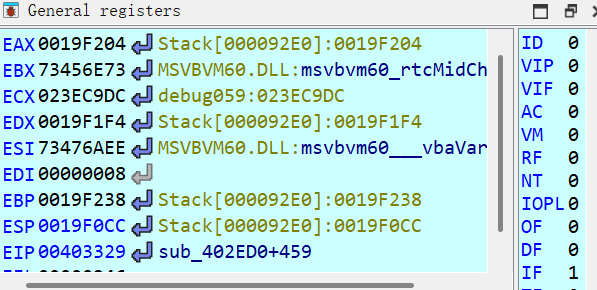

可以看到这里的比较函数有一个 __imp___vbaVarTstEq，判断为 VB 的比较函数，那前面 push 进的两个寄存器 edx 和 eax 肯定就是这两个比较变量了，看此处寄存器里面的值

597X290/2-16.png

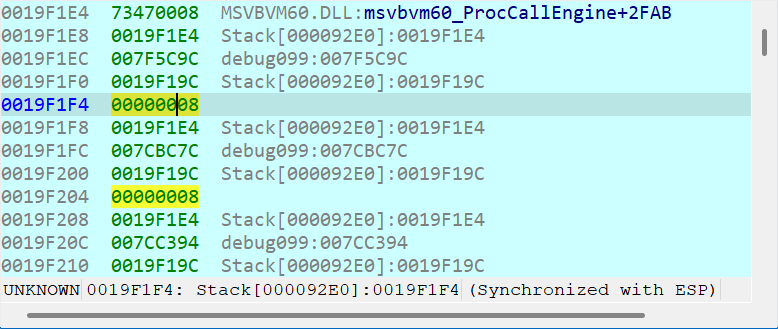

寄存器上面指向了栈上的两个地址，去栈上看一下

778X329/2-17.png

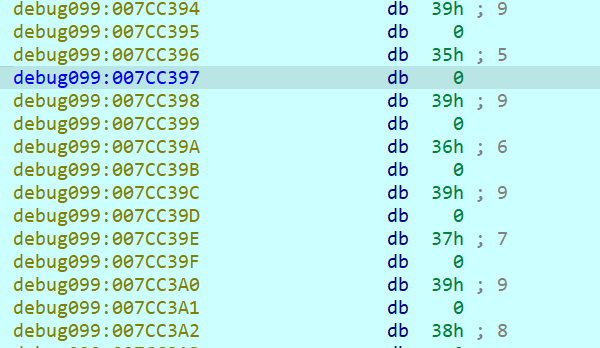

栈上面是 8 ，往下看可以看到一个 0019F1E4，这实际上是保存的 ebp，VB 中的字符串和 C++ 中的一样，实际是动态分配的字符串缓存地址，所以下面的这个 007CBC7C 和 007CC394 就是这两个实际的地址，去看一眼

518X168/2-18.png
600X348/2-19.png

明显这个 qwer是输入的，95969798 就是真正的密码了

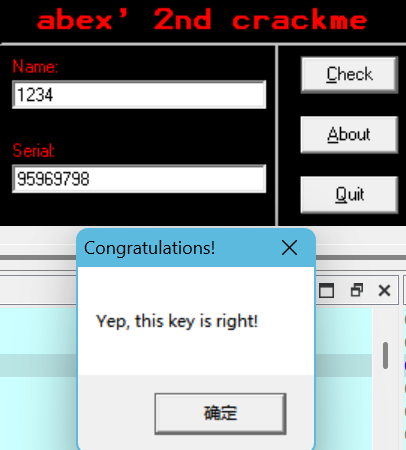

重新试了一下，成功

406X450/2-20.png

值得一提的是栈上的 0800 是 Variant 结构体的类型标记，看到 08 说明是字符串，02 是整型，03 是长整型等

VB 中字符串类型是 BSTR，在栈中存放 Variant 结构体，在堆中存放实际的字符串数据，存放字符串中间的00 是因为 VB6 采用 Unicode 编码，每个字符占两个字节

复盘

其实会注意到如果改变了 Name 的值，密码也随即会变，所以实际上密码是和 Name 相关联的，接下来探讨一下加密的过程

由于 VB Decompiler 的存在，我们不用像书上一样一个一个追踪，直接看反编译的结果

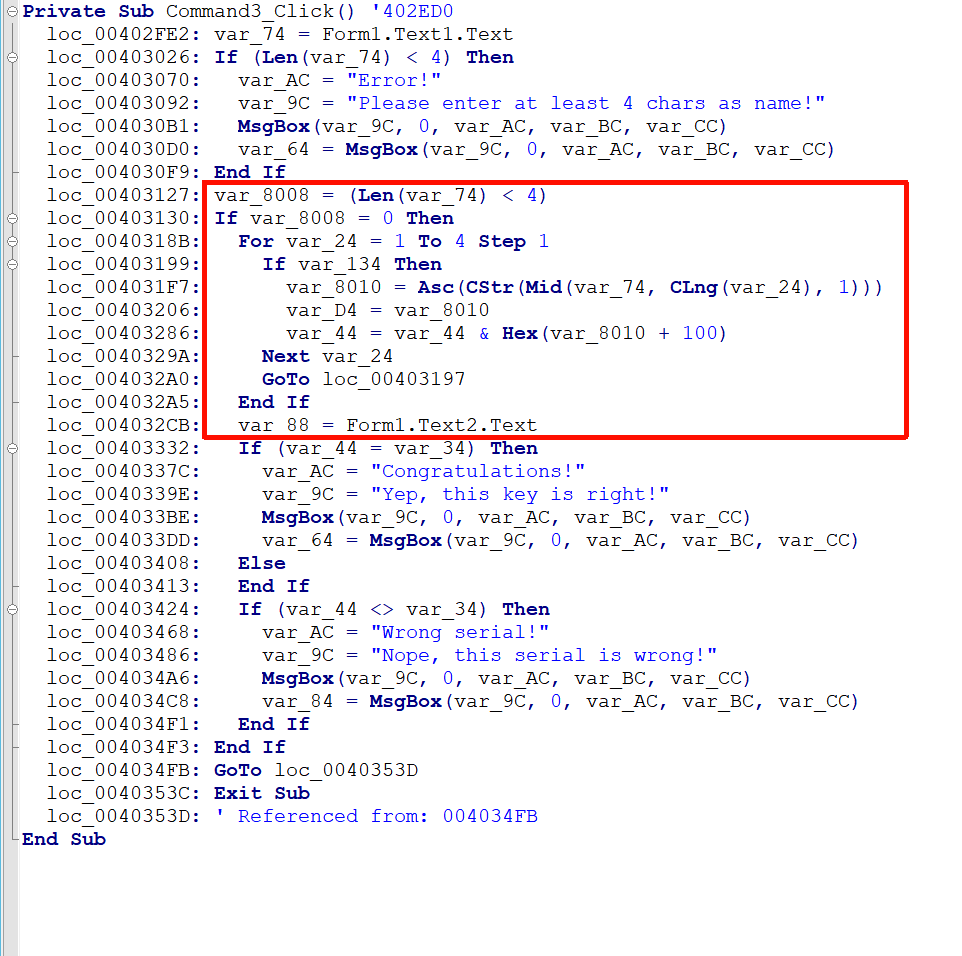

962X956/2-21.png

注意看这一段，中间出现了比较的 var_44，这个肯定就是密码了，前面还判断了 var_8008 的真假，那么 var_74 就是 Name

var_24 最大到 4，说明只处理前4个字符

Mid(var_74, var_24, 1)：从第 var_24 位取 1 个字符

Asc(...)：获取这个字符的 ASCII 码数值

储存到 var_8010 中

把 var_8010 加上 100 取 16进制放在 var_44 后面（注：和 C++ 不同，& 在VB中不是按位与，而是拼接）

最后就生成了密码

返回来看看 95969798 的生成：

  1. 95
    • 十六进制 0x95 = 十进制 149
    • 算法是 ASCII + 100 = 149
    • 所以 ASCII = 149 - 100 = 49
    • 查 ASCII 表，49 对应的字符是 ‘1’
  2. 96
    • 0x96 = 150
    • ASCII = 150 - 100 = 50
    • 50 对应的字符是 ‘2’
  3. 依此类推：
    • 97 -> ‘3’
    • 98 -> ‘4’

如果有时间也可以试着直接根据汇编推出上述内容

Process Explorer

PE 是 Sysinternals 套件中的一个工具，可以用来查看系统中运行的进程、线程、模块等信息

是 Windows 平台上非常强大的系统监控和管理工具

函数调用工具

函数执行完后，栈中的参数不用管，之后的值自然会被覆盖掉，ESP 恢复到函数调用之前

关键字堆栈清理参数传递
__cdecl调用方在堆栈上按相反顺序推送参数（从右到左）
__clrcall不适用按顺序将参数加载到 CLR 表达式堆栈上（从左到右）
__stdcall被调用方在堆栈上按相反顺序推送参数（从右到左）
__fastcall被调用方存储在寄存器中，然后在堆栈上推送
__thiscall被调用方在堆栈上推送；存储在 ECX 中的 this 指针
__vectorcall被调用方存储在寄存器中，然后按相反顺序在堆栈上推送（从右到左）

这里的堆栈清理意思如下：

假设 main 函数调用 printf 函数，那么 main 为调用方 (Caller)，printf 为被调用方 (Callee)

堆栈清理可以由调用方 (Caller) 或被调用方 (Callee) 来完成

cdecl

cdecl 是 C 和 C++ 程序的默认调用约定，支持变参函数，比如 printf

元素实现
参数传递顺序从右到左
堆栈维护职责调用函数从堆栈中弹出自变量
名称修饰约定下划线字符 (_) 作为名称的前缀，导出使用 C 链接的 __cdecl 函数时除外
大小写转换约定不执行任何大小写转换

编译阶段，被调用函数 printf 无法预知运行时会被传入多少参数，因此无法生成准确的 ret n 来平栈，只有调用者 (main) 明确知道压入了多少参数，所以必须由调用者在 call 指令结束后，通过 add esp, X 手动清理堆栈

1
2
3
4
5
6
7
8
9
10
11
; 1. 参数入栈 (从右向左)
push 3          ; 参数 c
push 2          ; 参数 b
push 1          ; 参数 a

; 2. 调用函数
call _add       ; EIP 入栈，跳转

; 3. 调用者平栈 (关键特征)
; 3个 int = 12 字节
add esp, 0Ch    ; <--- 只有 cdecl 由 Caller 执行此操作

在 x64 中， cdecl 在 64 位模式下已基本失效

按照 ARM 和 x64 上的约定，自变量将尽可能传入寄存器，后续自变量传递到堆栈中

stdcall

stdcall 调用约定用于调用 Win32 API 函数。 被调用方将清理堆栈

元素实现
参数传递顺序从右到左
参数传递约定按值，除非传递指针或引用类型
堆栈维护职责调用的函数从堆栈中弹出自己的参数
名称修饰约定下划线 (_) 是名称的前缀。 名称后跟后面是自变量列表中的字节数（采用十进制）的符号 (@)。 因此，声明为 int func( int a, double b ) 的函数按如下所示进行修饰：_func@12
大小写转换约定无

Windows 选择 stdcall 是因为简化了二进制文件大小：

假设一个函数被调用 1000 次，如果使用 cdecl，每次调用后都需要调用者执行 add esp, X 来平栈，会有 1000 次这样的指令，而 stdcall 清理指令 ret n 只在函数定义出出现一次

调用方：

1
2
3
4
5
6
7
push 3          ; 参数 c
push 2          ; 参数 b
push 1          ; 参数 a
call _func@12   ; 调用函数
; 注意：此处无 add esp, X 指令！
; 所有的平栈操作都在 func 内部完成。
mov [ebp-4], eax ; 获取返回值

被调用方

1
2
3
4
5
6
push ebp
mov ebp, esp
; ... 函数体 ...
pop ebp
ret 0Ch         ; 关键特征: ret n
                ; 相当于: pop eip; add esp, 12 (3个int参数)

在 32位 C++ (MSVC) 中，非静态成员函数通常使用 thiscall， 而不是 stdcall，this 指针通过 ECX 寄存器传递

在 x64 中， stdcall 在 64 位模式下已失效，Windows x64 ABI 统一了调用约定

fastcall

fastcall 调用约定指定尽可能在寄存器中传递函数的自变量。 此调用约定仅适用于 x86 体系结构

元素实现
参数传递顺序在自变量列表中按从左到右的顺序找到的前两个 DWORD 或更小自变量将在 ECX 和 EDX 寄存器中传递；所有其他自变量在堆栈上从右向左传递
堆栈维护职责已调用函数会弹出显示堆栈中的参数
名称修饰约定at 符号 (@) 是名称的前缀；参数列表中的字节数（在十进制中）前面的 at 符号是名称的后缀
大小写转换约定不执行任何大小写转换
类、结构和并集被视为“多字节”类型（无论大小）并在堆栈上传递
枚举和枚举类如果它们的基础类型是通过寄存器传递的，则通过寄存器传递。 例如，如果基础类型是大小为 8、16 或 32 位的 int 或 unsigned int

调用方

1
2
3
4
5
push 4          ; 参数 d (栈)
push 3          ; 参数 c (栈)
mov edx, 2      ; 参数 b -> EDX
mov ecx, 1      ; 参数 a -> ECX
call @func@16   ; 调用

被调用方

1
2
3
; ... 函数体 ...
ret 8           ; 平栈 8 字节 (只平栈里的参数 c, d)
                ; 寄存器里的参数无需 ret n 清理

而在 x64 中，x64 ABI 默认都使用寄存器传参，因此不再刻意区分 cdecl / stdcall / fastcall。但两者的寄存器分配不同

x64 (x86-64) 架构

特性Windows x64 (Microsoft x64 ABI)Linux/macOS x64 (System V AMD64 ABI)
前 4 个参数RCX, RDX, R8, R9RDI, RSI, RDX, RCX
第 5, 6 个参数栈 (Stack)R8, R9
更多参数栈 (Stack)栈 (Stack)
浮点参数XMM0 - XMM3XMM0 - XMM7
返回值RAX (整型), XMM0 (浮点)RAX (整型), RAX+RDX (128位), XMM0/1 (浮点)
栈构造 (关键)Shadow Space (32 bytes)Red Zone (128 bytes)
Callee-SavedRBX, RBP, RDI, RSI, R12-R15RBX, RBP, R12-R15 (RDI/RSI 是易失的)
系统调用 (Syscall)syscall (参数: RCX, RDX, R8, R9)syscall (参数: RDI, RSI, RDX, R10, R8, R9)

ARM64：

寄存器角色逆向意义
X0 - X7参数传递函数的前 8 个参数
X0返回值绝大多数函数结果存放在 X0
X8间接结果地址如果返回值是大结构体(>16 bytes)，调用者将接收地址放入 X8
X9 - X15临时寄存器也就是 Caller-saved，函数内部可以随意破坏
X19 - X28Callee-saved被调用者必须保护（入栈保存，返回前恢复）
X29 (FP)栈帧指针类似于 x86 的 EBP
X30 (LR)链接寄存器保存返回地址
SP栈指针必须 16 字节对齐

假设 C 代码：long func(long a, long b, long c, long d, long e, long f, long g, long h);

Case 1: x64 Windows

1
2
3
4
5
6
7
8
9
10
11
12
; Caller setup
push h          ; 参数 8 (Stack)
push g          ; 参数 7 (Stack)
push f          ; 参数 6 (Stack)
push e          ; 参数 5 (Stack)
sub rsp, 0x20   ; Shadow Space (必须!)
mov r9, d       ; 参数 4
mov r8, c       ; 参数 3
mov rdx, b      ; 参数 2
mov rcx, a      ; 参数 1
call func
add rsp, 0x40   ; 平栈 (Shadow 32 + 4 args * 8)

Case 2: x64 Linux

1
2
3
4
5
6
7
8
9
10
11
; Caller setup
push h          ; 参数 8 (Stack)
push g          ; 参数 7 (Stack)
mov r9, f       ; 参数 6
mov r8, e       ; 参数 5
mov rcx, d      ; 参数 4
mov rdx, c      ; 参数 3
mov rsi, b      ; 参数 2
mov rdi, a      ; 参数 1
call func
add rsp, 0x10   ; 平栈 (2 args * 8)

Case 3: ARM64

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
; Caller setup
; 仅仅参数 h 需要处理，其他都在寄存器
str x7, [sp, #-16]! ; 假设把第8个参数h压栈 (实际可能更复杂，需对齐)
mov x7, h       ; 错误：这里演示逻辑，实际上 h 应该在栈上，X7 是参数 h 吗？
                ; 修正：X0-X7 对应 a-h。
mov x0, a
mov x1, b
mov x2, c
mov x3, d
mov x4, e
mov x5, f
mov x6, g
mov x7, h       ; ARM64 刚好 8 个寄存器！
; 如果有第 9 个参数 i:
; str x_i, [sp]
bl func

crackme

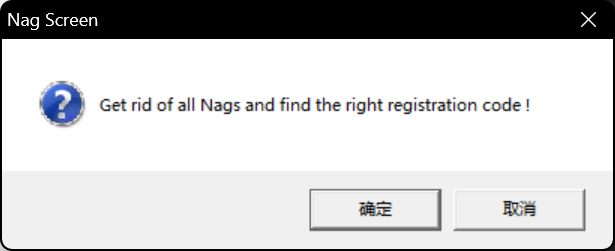

先打开看一看

615X251/2-22.png

要求去掉 Nag Screen 并且找到正确的 register code

使用 VB Decompiler 打开

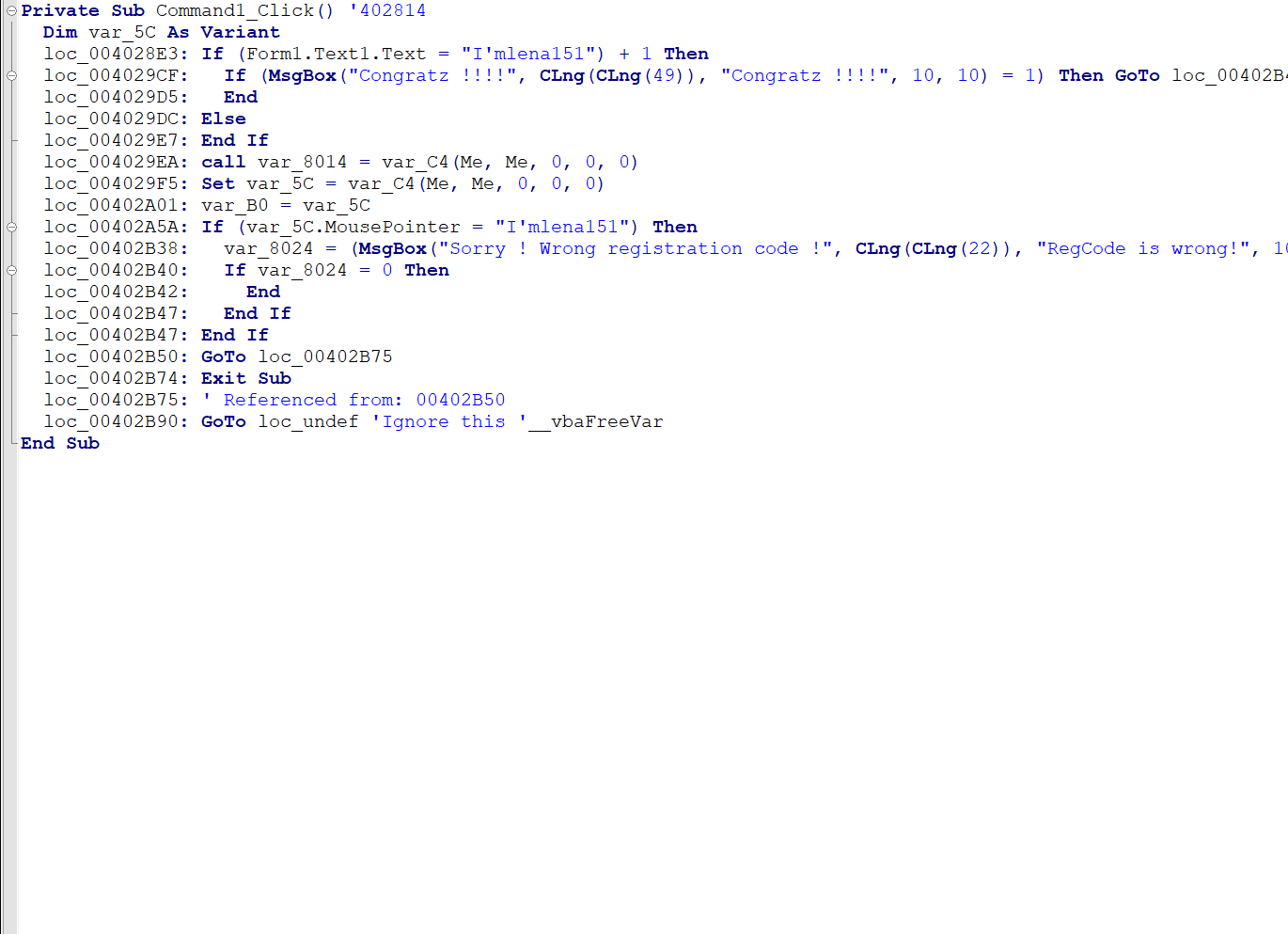

1370X993/2-23.png

发现 register code 硬编码了，那这就简单了，只需要去掉 Nag Screen 就行

找到 Nag Screen 的代码位置

1185X268/2-24.png

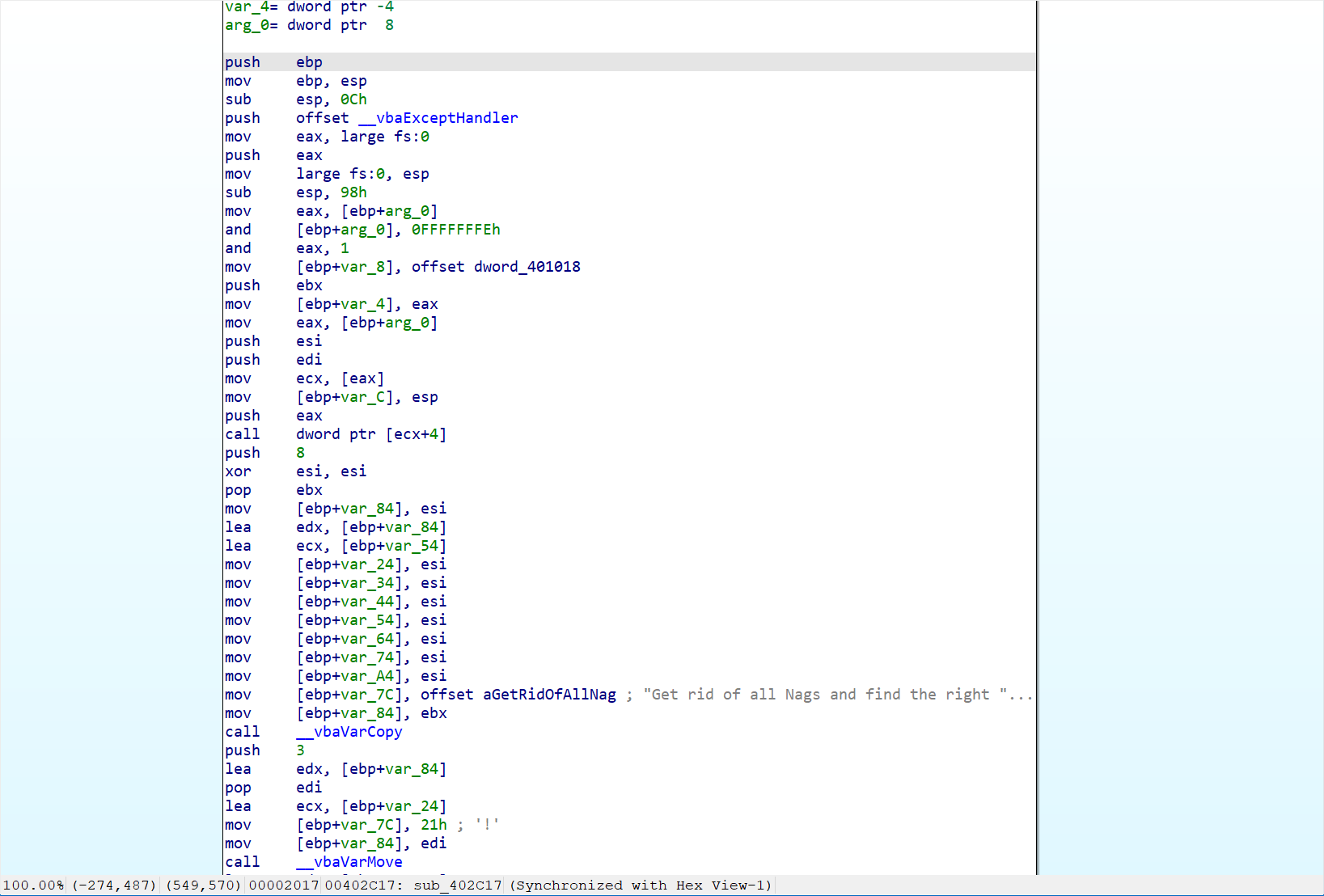

打开 IDA Pro 找到地址 402C17

1637X1108/2-25.png

一大串不知道干什么的，这个是 stdcall 调用方式，试试直接返回，但是要注意调整堆栈

Online x86 and x64 Intel Instruction Assembler

使用 ret 4

转换工具可知机器码对应：C2 04 00

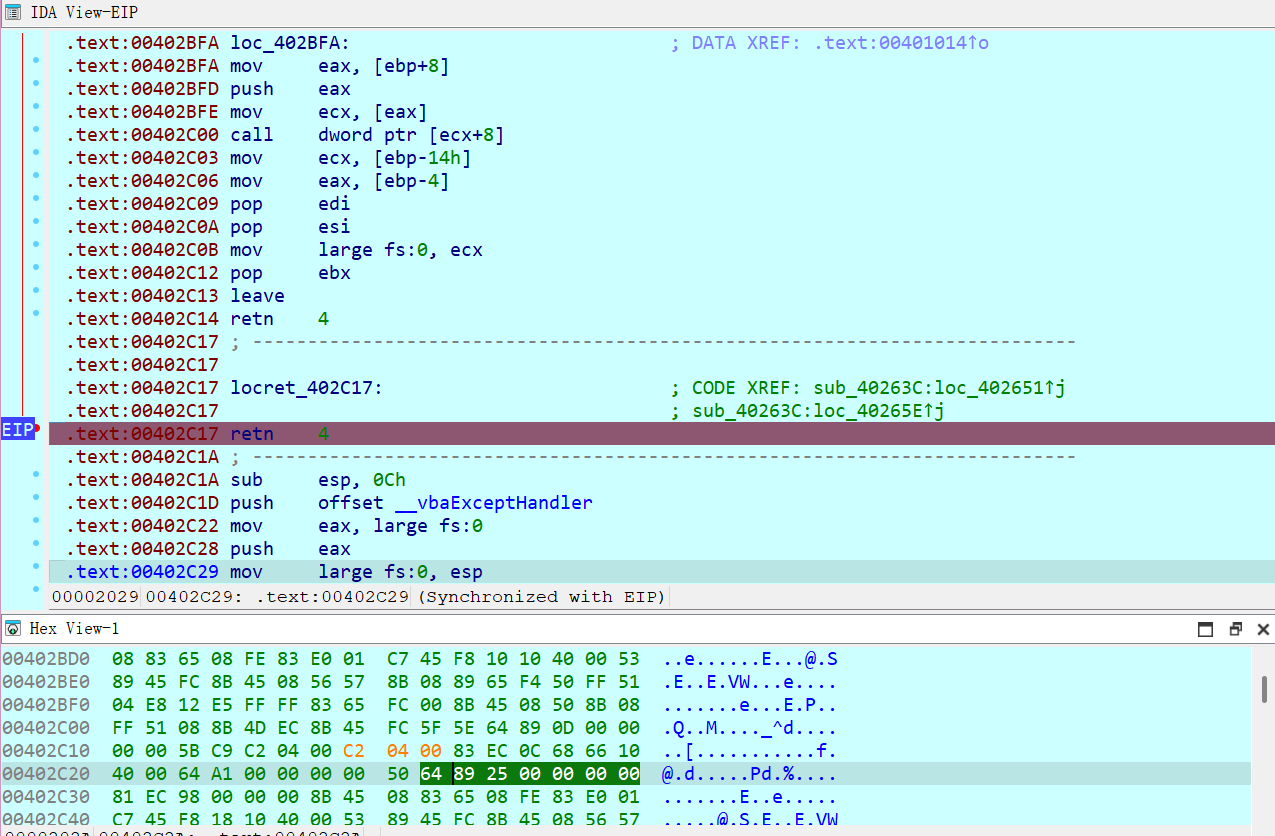

在 push ebp 打断点调试

1275X836/2-26.png

继续调试可以看到修改成功了

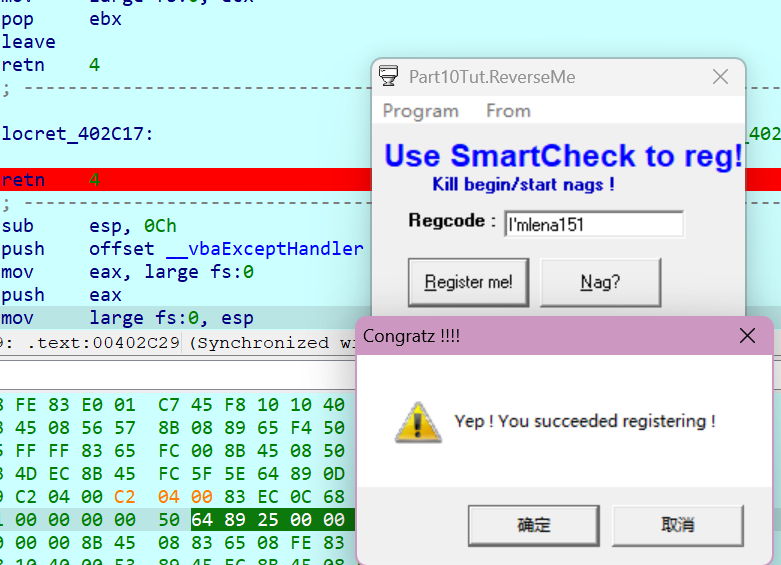

接着输入 register code

781X565/2-27.png

成功

小结

本节简单介绍了 x86 相关的寄存器、栈、栈帧等基础知识，并且尝试逆向分析了三个小程序，虽然比较简单，但是对理解汇编和逆向分析有很大帮助

  • Title: 逆向工程核心原理02
  • Author: exdoubled
  • Created at : 2026-01-18 10:00:00
  • Updated at : 2026-01-23 10:14:41
  • Link: https://github.com/exdoubled/exdoubled.github.io.git/reverse/reverse2/
  • License: This work is licensed under CC BY-NC-SA 4.0.
Comments
On this page
逆向工程核心原理02
  1. 小端序标记法
  2. 寄存器
    1. IA-32 寄存器（x86）
    2. Intel 64 / AMD64 寄存器 (x64)
  3. 栈
  4. 分析 abex’ crackme#1
  5. 栈帧
  6. 分析 abex’ crackme#2
    1. VB 文件
    2. 分析
    3. 复盘
  7. Process Explorer
  8. 函数调用工具
    1. cdecl
    2. stdcall
    3. fastcall
    4. x64 (x86-64) 架构
  9. crackme
  10. 小结
