逆向工程核心原理03

PE 文件格式

PE（Portable Executable）文件格式是 Windows 操作系统中可执行文件、对象代码和 DLL 文件的标准格式。它基于 Microsoft 的 COFF（Common Object File Format）规范，并添加了一些特定于 Windows 的扩展。

主扩展名	种类
可执行系列	EXE、SCR
驱动文件系列	SYS、VXD
库系列	DLL、OCX、CPL、DRV
对象文件系列	OBJ

严格来说，除了 OBJ 文件以外所有文件都是可执行的

DLL、SYS 文件虽然不能在 shell 中直接运行，但可以通过调试器、服务等执行

下面以 Windows XP SE3 的 notepad.exe 为例，介绍 PE 文件格式的基本结构

DOS 头
DOS 存根
NT 头
节区头(.text)
节区头(.data)
节区头(.rsrc)
NULL
节区(.text)
NULL
节区(.data)
NULL
节区(.rsrc)
NULL

从 DOS 头到节区头是 PE 头部分，其下的节区合称 PE 体，文件中使用偏移(offset)，内存中使用虚拟地址(VA) 来定位各个部分

根据所用的不同开发工具（VB/VC++/Delphi/etc）与编译选项，节区的名称、大小、个数、存储的内容等都是不同的，最重要的是它们按照不同的用途分类保存到不同的节中

PE 头和各节区的尾部存在一个区域，称为 NULL 填充区，用于对齐节区，使得节区在文件中和内存中的起始位置符合对齐要求

VA 和 RVA

VA 指的是进程虚拟内存的绝对地址，RVA（Relative Virtual Address）指从某个基准位置（ImageBase）开始的相对偏移地址 \[ RVA+ImageBase=VA \] PE 头内部信息大多以 RVA 形式存在，PE 文件加载到进程虚拟内存的特定位置时，该位置可能已经加载了其他 PE 文件，此时需要重定位将其加载到其他空白位置，因此 RVA 只要相对基准位置的相对地址没有变化，就能正常访问到指定信息不会出现问题

PE 头

DOS 头

微软考虑了 PE 文件对 DOS 文件的兼容性，结果就是在 PE 头的最前面添加了一个 IMAGE_DOS_HEADER 结构体，用来扩展已有的 DOS EXE 头

typedef struct _IMAGE_DOS_HEADER {      // DOS .EXE header
    WORD   e_magic;                     // Magic number
    WORD   e_cblp;                      // Bytes on last page of file
    WORD   e_cp;                        // Pages in file
    WORD   e_crlc;                      // Relocations
    WORD   e_cparhdr;                   // Size of header in paragraphs
    WORD   e_minalloc;                  // Minimum extra paragraphs needed
    WORD   e_maxalloc;                  // Maximum extra paragraphs needed
    WORD   e_ss;                        // Initial (relative) SS value
    WORD   e_sp;                        // Initial SP value
    WORD   e_csum;                      // Checksum
    WORD   e_ip;                        // Initial IP value
    WORD   e_cs;                        // Initial (relative) CS value
    WORD   e_lfarlc;                    // File address of relocation table
    WORD   e_ovno;                      // Overlay number
    WORD   e_res[4];                    // Reserved words
    WORD   e_oemid;                     // OEM identifier (for e_oeminfo)
    WORD   e_oeminfo;                   // OEM information; e_oemid specific
    WORD   e_res2[10];                  // Reserved words
    LONG   e_lfanew;                    // File address of new exe header
  } IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;

IMAGE_DOS_HEADER 结构体的大小为 64 字节，其中有两个重要成员

• e_magic DOS 签名，比如签名是 4D5A （“MZ”）

• e_lfanew 指向 PE 头的起始位置 IMAGE_NT_HEADERS 结构体

1240X121/3-1.png

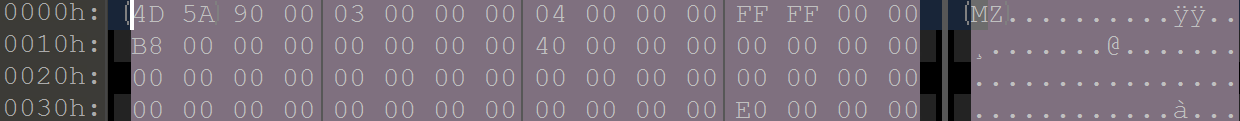

可以看到，notepad.exe 文件的前两个字节是 4D5A

e_lfanew 的值是 000000E0，表示 PE 头从文件偏移 0xE0 处开始

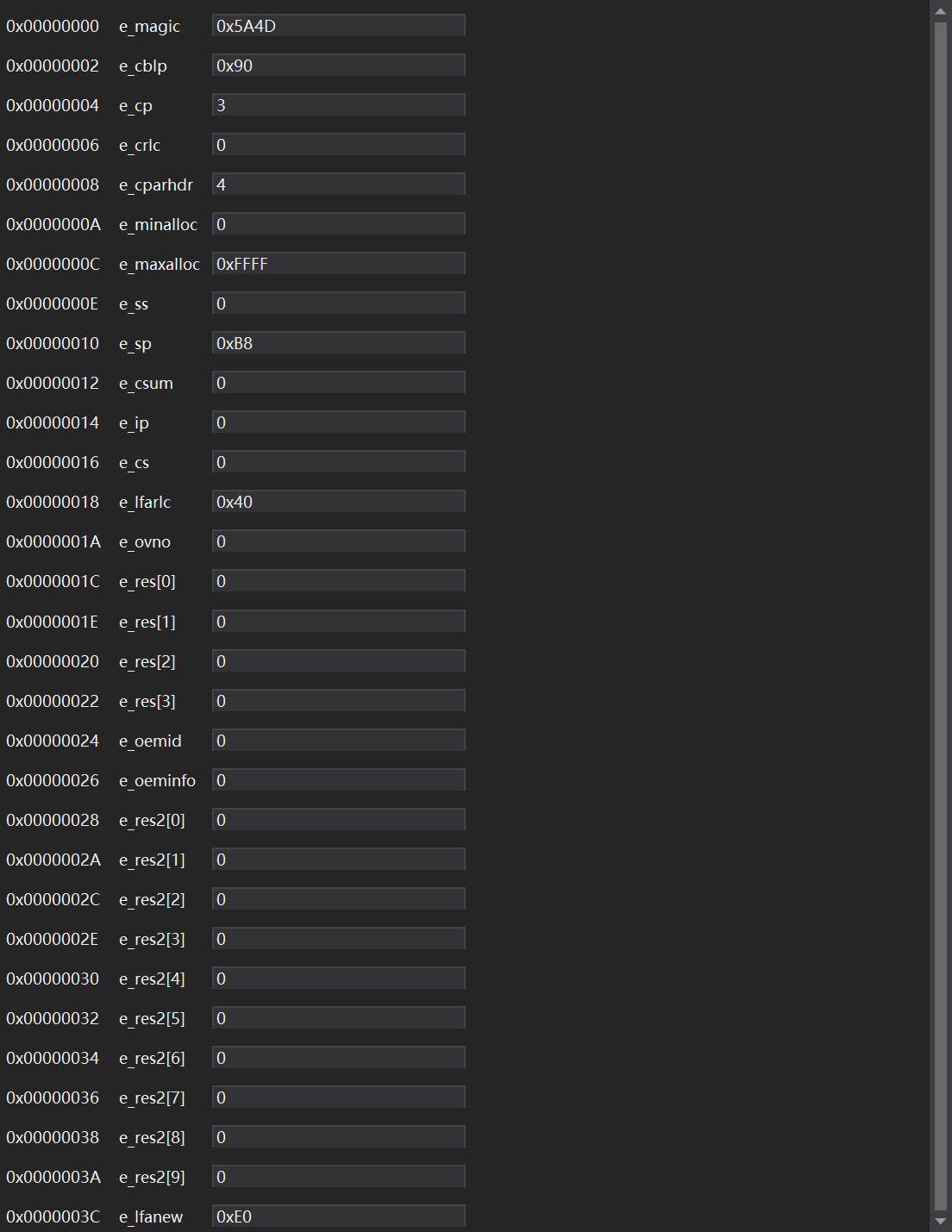

下面是 dnSpy 分析的 Notepad.exe

1104X1429/3-3.png

DOS 存根

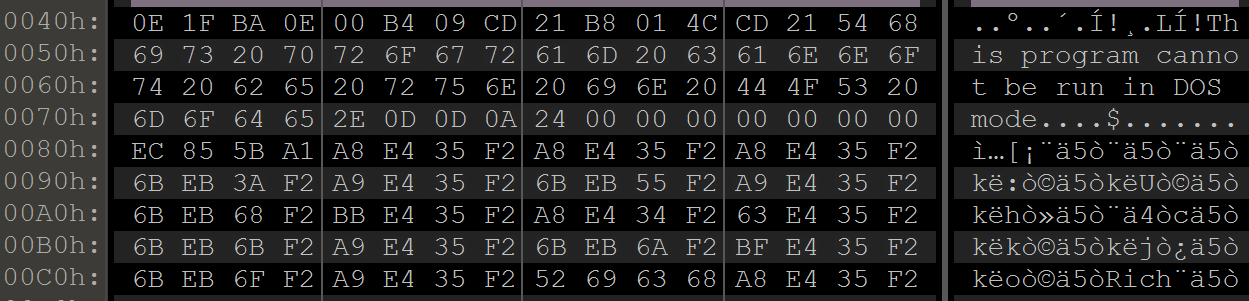

DOS 存根在 DOS 头下方，是可选项且大小不固定，由代码和数据混合而成，一般用于在 DOS 环境下显示一条消息，提示用户该程序只能在 Windows 环境下运行

1249X301/3-2.png

可以看到会显示 “This program cannot be run in DOS mode.”

NT 头

typedef struct _IMAGE_NT_HEADERS {
    DWORD Signature;                     // PE 签名 "PE\0\0"
    IMAGE_FILE_HEADER FileHeader;        // 文件头
    IMAGE_OPTIONAL_HEADER OptionalHeader;// 可选头
} IMAGE_NT_HEADERS, *PIMAGE_NT_HEADERS;

可以看到 NT 头由三个成员组成

第一个成员为 PE 签名，值为 50 45 00 00 （“PE\0\0”）

第二个成员为文件头 IMAGE_FILE_HEADER 结构体，第三个成员为可选头 IMAGE_OPTIONAL_HEADER 结构体

文件头

typedef struct _IMAGE_FILE_HEADER {
    WORD  Machine;                       // 目标机器类型
    WORD  NumberOfSections;              // 节区数量
    DWORD TimeDateStamp;                 // 文件创建时间
    DWORD PointerToSymbolTable;          // 符号表指针
    DWORD NumberOfSymbols;               // 符号表中的符号数量
    WORD  SizeOfOptionalHeader;          // 可选头大小
    WORD  Characteristics;               // 文件属性
} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;

文件头是表现文件大致属性的结构体

有下面四个重要成员

Machine

每个 CPU 都有唯一的 machine 码，兼容32位 Intel x86 的值为 0x014C

下面是 winnt.h 中的 machine 码定义

#define IMAGE_FILE_MACHINE_UNKNOWN 0
#define IMAGE_FILE_MACHINE_I386 0x014c	// Intel 386
#define IMAGE_FILE_MACHINE_R3000 0x0162	// MIPS little-endian, 0x160 big-endian
#define IMAGE_FILE_MACHINE_R4000 0x0166 // MIPS little-endian
#define IMAGE_FILE_MACHINE_R10000 0x0168 // MIPS little-endian
#define IMAGE_FILE_MACHINE_WCEMIPSV2 0x0169 // MIPS little-endian WCE v2
#define IMAGE_FILE_MACHINE_ALPHA 0x0184 // Alpha_AXP
#define IMAGE_FILE_MACHINE_SH3 0x01a2	// SH3 little-endian
#define IMAGE_FILE_MACHINE_SH3DSP 0x01a3	// SH3-DSP
#define IMAGE_FILE_MACHINE_SH3E 0x01a4	// SH3E little-endian
#define IMAGE_FILE_MACHINE_SH4 0x01a6	// SH4 little-endian
#define IMAGE_FILE_MACHINE_SH5 0x01a8	// SH5
#define IMAGE_FILE_MACHINE_ARM 0x01c0	// ARM Little-Endian
#define IMAGE_FILE_MACHINE_ARMV7 0x01c4	// ARMv7 (or higher) Thumb mode only
#define IMAGE_FILE_MACHINE_ARMNT 0x01c4	// ARMv7 (or higher) Thumb mode only
#define IMAGE_FILE_MACHINE_ARM64 0xaa64	// ARM64 Little-Endian
#define IMAGE_FILE_MACHINE_THUMB 0x01c2	// ARM Thumb-2 Little-Endian
#define IMAGE_FILE_MACHINE_AM33 0x01d3	// Matsushita AM33
#define IMAGE_FILE_MACHINE_POWERPC 0x01F0	// IBM PowerPC Little-Endian
#define IMAGE_FILE_MACHINE_POWERPCFP 0x01f1	// IBM PowerPC with floating point support
#define IMAGE_FILE_MACHINE_IA64 0x0200	// Intel Itanium
#define IMAGE_FILE_MACHINE_MIPS16 0x0266	// MIPS16
#define IMAGE_FILE_MACHINE_ALPHA64 0x0284	// ALPHA64
#define IMAGE_FILE_MACHINE_MIPSFPU 0x0366	// MIPS with FPU
#define IMAGE_FILE_MACHINE_MIPSFPU16 0x0466	// MIPS16 with FPU
#define IMAGE_FILE_MACHINE_AXP64 IMAGE_FILE_MACHINE_ALPHA64	// ALPHA64
#define IMAGE_FILE_MACHINE_TRICORE 0x0520	// Infineon
#define IMAGE_FILE_MACHINE_CEF 0x0CEF	// Common Execution Format
#define IMAGE_FILE_MACHINE_EBC 0x0EBC	// EFI Byte Code
#define IMAGE_FILE_MACHINE_AMD64 0x8664	// AMD64 (K8)
#define IMAGE_FILE_MACHINE_M32R 0x9041	// M32R little-endian
#define IMAGE_FILE_MACHINE_CEE 0xc0ee	// Common Execution Environment

NumberOfSections

PE文件把代码，数据，资源等依据属性分类到各节区中存储，NumberOfSection 用来指出文件中存在的节区数量

该值一定要大于0，且当定义的节区数量与实际截取不同时，将发生运行错误

SizeOfOptionalHeader

IMAGE_OPTIONAL_HEADER 结构体的大小

PE32+格式文件中使用的是 IMAGE_OPTIONAL_HEADER64 结构体，其大小为 240 字节

所以需要在 SizeOfOptionalHeader 成员中指明结构体大小

Characteristics

Characteristics用于标识文件的属性，文件是否是可运行的形态，是否为DLL文件等信息，以bit OR形式组合起来

下面是定义在winnt.h中的Characteristics标志

#define IMAGE_FILE_RELOCS_STRIPPED 0x0001		// Relocation info stripped from file
#define IMAGE_FILE_EXECUTABLE_IMAGE 0x0002		// File is executable  (i.e. no unresolved externel references)
#define IMAGE_FILE_LINE_NUMS_STRIPPED 0x0004	// Line numbers stripped from file
#define IMAGE_FILE_LOCAL_SYMS_STRIPPED 0x0008	// Local symbols stripped from file
#define IMAGE_FILE_AGGRESIVE_WS_TRIM 0x0010		// Aggressively trim working set
#define IMAGE_FILE_LARGE_ADDRESS_AWARE 0x0020	// App can handle >2gb addresses
#define IMAGE_FILE_BYTES_REVERSED_LO 0x0080		// Bytes of machine word are reversed.
#define IMAGE_FILE_32BIT_MACHINE 0x0100			// 32 bit word machine
#define IMAGE_FILE_DEBUG_STRIPPED 0x0200		// Debugging info stripped from file in .DBG file
#define IMAGE_FILE_REMOVABLE_RUN_FROM_SWAP 0x0400	// If Image is on removable media, copy and run from the swap file.
#define IMAGE_FILE_NET_RUN_FROM_SWAP 0x0800		// If Image is on Net, copy and run from the swap file.
#define IMAGE_FILE_SYSTEM 0x1000				// System File
#define IMAGE_FILE_DLL 0x2000					// File is a DLL
#define IMAGE_FILE_UP_SYSTEM_ONLY 0x4000		// File should only be run on a UP machine
#define IMAGE_FILE_BYTES_REVERSED_HI 0x8000		// Bytes of machine word are reversed.

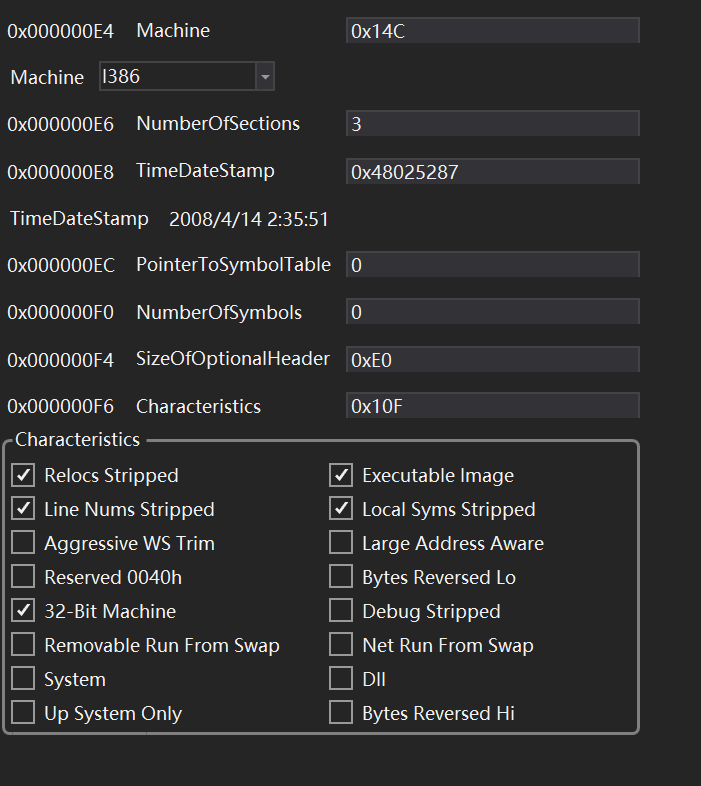

主要记住0x0002和0x2000

701X786/3-4.png

可选头

    typedef struct _IMAGE_DATA_DIRECTORY {
      DWORD VirtualAddress;
      DWORD Size;
    } IMAGE_DATA_DIRECTORY,*PIMAGE_DATA_DIRECTORY;

#define IMAGE_NUMBEROF_DIRECTORY_ENTRIES 16

    typedef struct _IMAGE_OPTIONAL_HEADER {

        // Standard fields.
      WORD Magic;
      BYTE MajorLinkerVersion;
      BYTE MinorLinkerVersion;
      DWORD SizeOfCode;
      DWORD SizeOfInitializedData;
      DWORD SizeOfUninitializedData;
      DWORD AddressOfEntryPoint;
      DWORD BaseOfCode;
      DWORD BaseOfData;

        // NT additional fields.
      DWORD ImageBase;
      DWORD SectionAlignment;
      DWORD FileAlignment;
      WORD MajorOperatingSystemVersion;
      WORD MinorOperatingSystemVersion;
      WORD MajorImageVersion;
      WORD MinorImageVersion;
      WORD MajorSubsystemVersion;
      WORD MinorSubsystemVersion;
      DWORD Win32VersionValue;
      DWORD SizeOfImage;
      DWORD SizeOfHeaders;
      DWORD CheckSum;
      WORD Subsystem;
      WORD DllCharacteristics;
      DWORD SizeOfStackReserve;
      DWORD SizeOfStackCommit;
      DWORD SizeOfHeapReserve;
      DWORD SizeOfHeapCommit;
      DWORD LoaderFlags;
      DWORD NumberOfRvaAndSizes;
      IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];
    } IMAGE_OPTIONAL_HEADER32,*PIMAGE_OPTIONAL_HEADER32;

需要关注以下的成员，如果他们设置不正确，可能导致文件无法正常运行

Magic

• IMAGE_OPTIONAL_HEADER32时，Magic为10B

• IMAGE_OPTIONAL_HEADER64时，Magic为20B

AddressOfEntryPoint

拥有EP的RVA值，指出程序最先执行的代码起始地址

ImageBase

进程虚拟内存的范围是0~0xFFFFFFFF(32位系统)

ImageBase指出文件的优先装入地址

exe、dll 文件被装载到用户内存的 0~0x7FFFFFFF 范围内

sys 文件被装载到内核内存的 0x80000000~0xFFFFFFFF 范围内

一般来说，使用开发工具编译生成的 exe 文件，ImageBase 默认为 0x400000，dll 文件默认为 0x10000000，sys 文件默认为 0x80000000

执行 PE 文件时，PE 装载器先创建进程，再将文件载入内存，然后把 EIP 指向 ImageBase + AddressOfEntryPoint 处开始执行

SectionAlignment， FileAlignment

FileAlignment指定了节区在磁盘文件中的最小单位

SectionAlignment指定了节区在内存中的最小单位

一个文件中SectionAlignment, FileAlignment的值可能相同也可能不相同

磁盘文件或内存的节区大小必定为 FileAlignment 或 SectionAlignment 的整数倍

SizeOfImage

加载PE文件到内存时，SizeOfImage指定了PE Image在虚拟内存中所占的空间大小

一般而言，文件的大小与加载到内存中的大小是不同的

SizeOfHeaders

SizeOfHeaders用来指出整个PE头的大小，由于该值也必须是FileAlignment的整数倍，因此第一节区位置和 SizeOfHeaders 距文件开始偏移的量相同

Subsystem

Subsystem的值用来区分系统驱动文件*.sys 和普通的可执行文件 *.exe, *.dll

值	含义	备注
1	Driver文件	系统驱动(*.sys)
2	GUI文件	窗口应用程序(ida.exe)
3	CUI文件	控制台应用程序(cmd.exe)

NumberOfRvaAndSizes

用来指定DataDirectory(IMAGE_OPTIONAL_HEADER32最后一个成员)数组的个数

DataDirectory

由 IMAGE_DATA_DIRECTORY 结构体数组组成，每个成员包含两个 DWORD 成员，分别表示某个数据目录的 RVA 和大小

DataDirectory[O] = EXPORT Directory
DataDirectory[1] = IMPOTR Directory
DataDirectory[2] = RESOURCE Directory
DataDirectory[3] = EXCEPTION Directory
DataDirectory[4] = SECURITY Directory
DataDirectory[5] = BASERELOC Directory
DataDirectory[6] = DEBUG Directory
DataDirectory[7] = COPYRIGHT Directory
DataDirectory[8] = GLOBALPTR Directory
DataDirectory[9] = TLS Directory
DataDirectory[A] = LOAD_CONFIG Directory
DataDirectory[B] = BOUND_IMPORT Directory
DataDirectory[C] = IAT Directory
DataDirectory[D] = DELAY_IMPORT Directory
DataDirectory[E] = COM_DESCRIPTOR Directory
DataDirectory[F] = Reserver Directory

主要注意 EXPORT Directory 和 IMPORT Directory 还有 TLS Directory

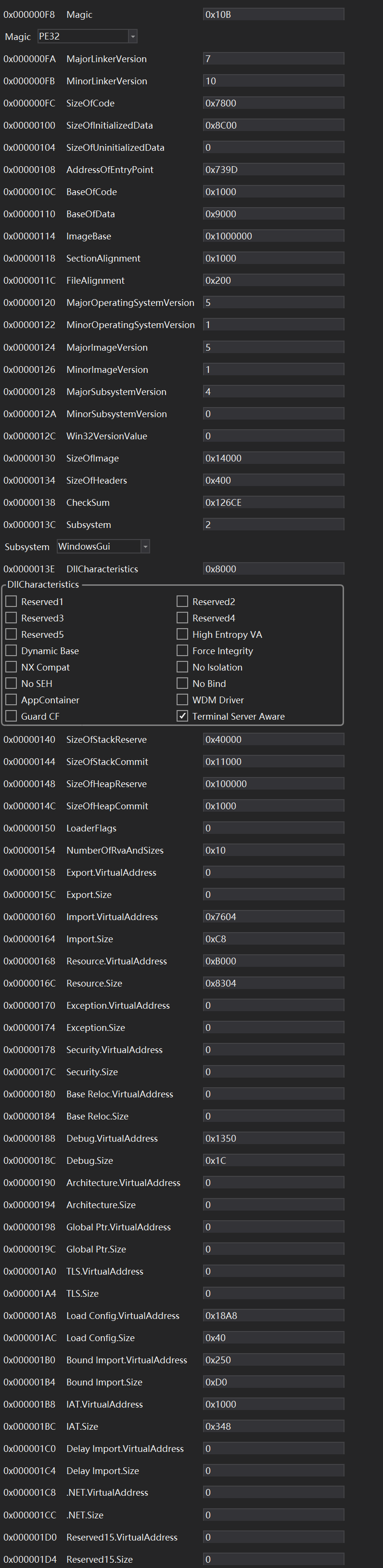

下图是 notepad.exe 的可选头部分

796X3255/3-5.png

节区头

节区头定义了个节区的属性

类别	访问权限
code	执行，读取权限
data	非执行，读写权限
resource	非执行，读取权限

把具有相同属性的内容放在同一个节区中，方便操作系统对节区进行保护

假设不这样做，容易引发安全问题

节区头由 IMAGE_SECTION_HEADER 结构体定义

   typedef struct _IMAGE_SECTION_HEADER {
     BYTE Name[IMAGE_SIZEOF_SHORT_NAME];
     union {
DWORD PhysicalAddress;
DWORD VirtualSize;		// S4:内存大小
     } Misc;
     DWORD VirtualAddress;	// S3:内存地址：基于模块基址
     DWORD SizeOfRawData;	// S2:文件大小
     DWORD PointerToRawData;	// S1:文件偏移
     DWORD PointerToRelocations;
     DWORD PointerToLinenumbers;
     WORD NumberOfRelocations;
     WORD NumberOfLinenumbers;
     DWORD Characteristics;	// 节属性，取值IMAGE_SCN_...系列宏(bit OR)
   } IMAGE_SECTION_HEADER,*PIMAGE_SECTION_HEADER;

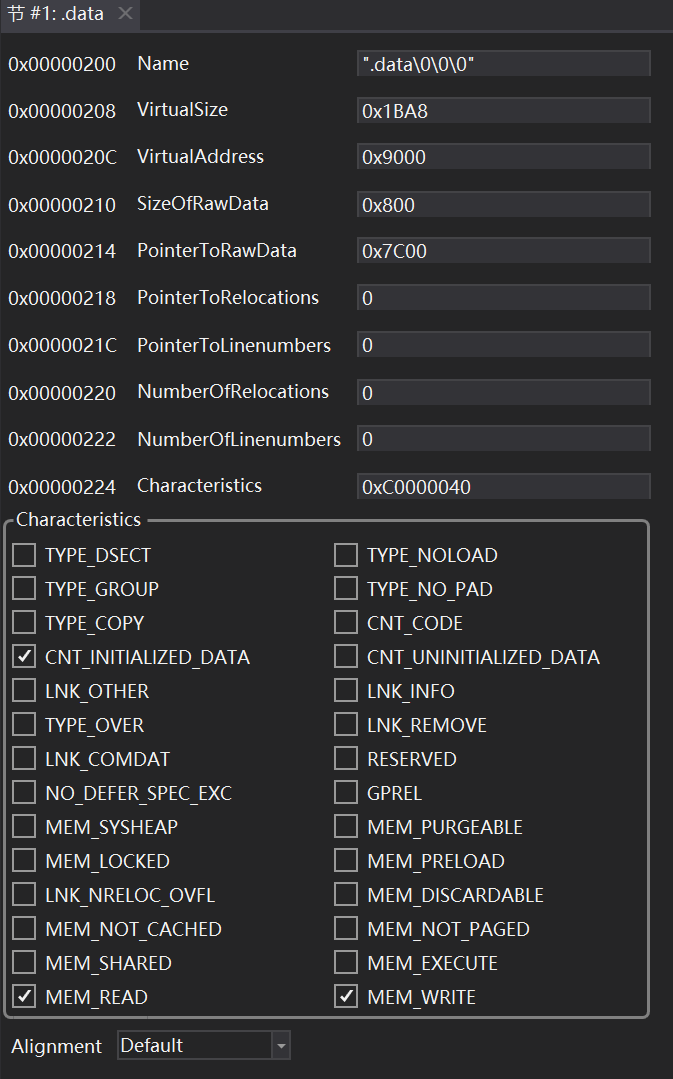

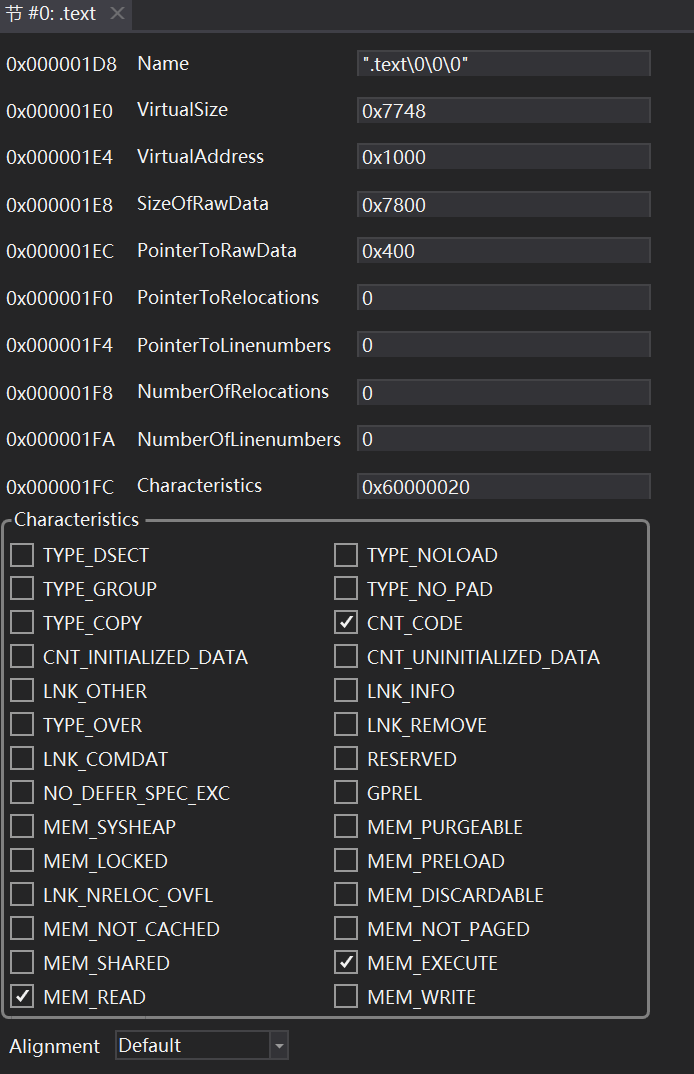

下面列出了重要成员：

项目	含义
VirtualSize	内存中节区所占大小
VirtualAddress	内存中节区起始地址(RVA)
SizeOfRawData	磁盘文件中节区所占大小
PointerToRawData	磁盘文件中节区起始位置
Characteristics	节区属性

694X1074/3-6.png

673X1079/3-7.png

682X1084/3-8.png

RVA to RAW

下面说明 PE 文件从磁盘到内存的映射关系

• 查找 RVA 所在节区
• 使用公式计算文件偏移 RAW

根据 IMAGE_SECTION_HEADER 结构体，公式如下 \[ RAW - PointerToRawData = RVA - VirtualAddress \]

\[ RAW= RVA - VirtualAddress + PointerToRawData \]

其中VirtualAddress为RVA所在节区的VA（VA - ImageBase）地址，PointerToRawData为RVA所在节区对应在文件中节区的偏移（Offset）
